קביעה מהירה של יכולתו של גליל ניגוב סטנסיל לעמוד בפני ניתוק סיבים וזיהום כתוצאה מכך של מעגלים מודפסים במהלך תהליך ההדפסה.

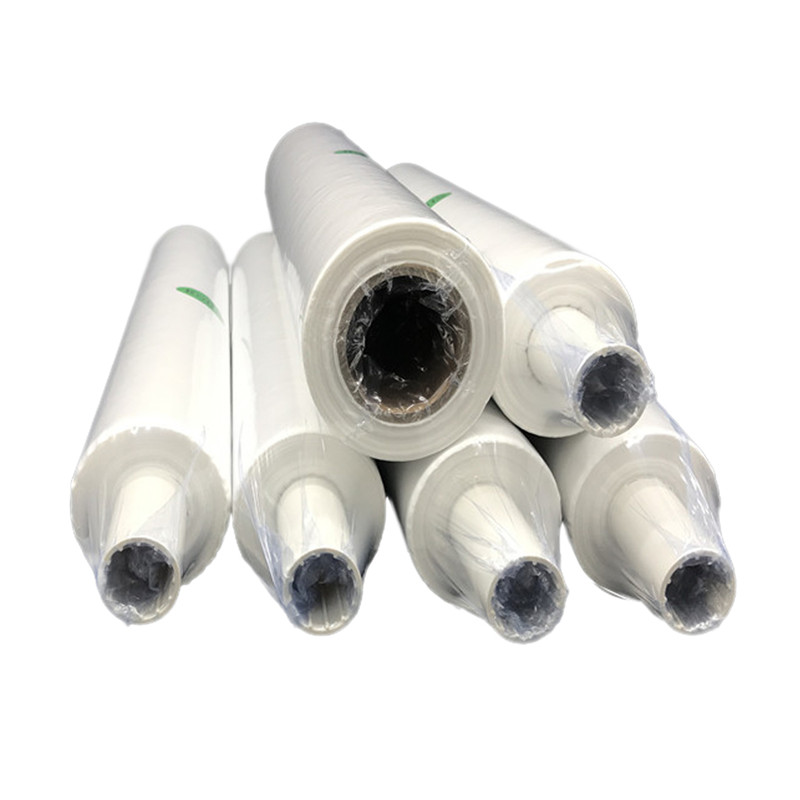

מטרת הבדיקה היא לבחור גליל ניקוי סטנסילים SMT נטול סיבי נייר חלשים ודקים שעלולים להישבר. שימוש בגליל נטול סיבים כגון מולטי-וויפרס גלילי מגב סטנסיל לחדר נקי יכול לסייע במניעת נזק לציוד, פגמים, גשרים, פתחים חסומים, יעילות העברה נמוכה וזיהום הלחמה.

לוחות מודפסים מזוהמים הם בעיה נפוצה. בעוד שהזיהום עצמו נתפס לעתים קרובות כתעלומה, הסיבה עשויה לנבוע למעשה מה... גליל ניגוב סטנסיל עצמו. זה נובע בעיקר ממשחת הלחמה דביקה ומהקצוות החדים של פתחי הסטנסיל.

ה גליל ניגוב סטנסיל אמור לנקות את הסטנסיל בניסיון למנוע זיהום. עם זאת, חלקם גלילי ניגוב סטנסיל לעיתים קרובות משאירים פיסות מהחומר שלהם על הסטנסיל, ובכך מזהמים את לוח המודפס. כאשר מזהמים אלה עוברים דרך התנור, ייווצרו חללים.

ניתן לקבוע את הסבירות לזיהום באמצעות בדיקה קלה של גליל ניגוב הסטנסיל. הבדיקה נקראת "מבחן הסרט". זהו ניסוי מהיר ופשוט שיחסוך לכל חברה כסף בכך שלא תצטרך לתקן לוחות מזוהמים. זה גם יעזור לכל חברה לקבוע אילו גלילי ניגוב סטנסיל מקובלים.

נוהל בדיקת סרט גליל ניקוי סטנסיל

1. ראשית, חתכו חתיכת סרט דביק או סרט חשמלי שחור באורך של כ-5 ס"מ.

2. הניחו את רצועת הסרט לאורך פני בד הניגוב של הסטנסיל.

3. לאחר שהסרט נדבק למשטח, יש להפעיל לחץ. הלחץ צריך להיות מיושם בצורה שווה.

4. כדי להבטיח שהלחץ מופעל באופן שווה, גלגלו משקולת כיול של 1,000 גרם על פני המשטח המצופה. אם משקולת בגודל זה אינה זמינה, ניתן להשתמש בכלי עזר לחיבור תפר לטפטים, בפחית סודה מלאה או בכל כלי אחר שיספק פיזור משקל שווה. במקרים מסוימים, שימוש באצבע יהיה מקובל.

5. אם משתמשים בסרט דביק, הניחו אותו על משטח שחור והתבוננו בכמות הסיבים שנמשכו בעין בלתי מזוינת, או אפילו טוב יותר, בעזרת זכוכית מגדלת. ניתן לכמת בדיקה זו בקלות על ידי ספירת סיבים וחלקיקים תחת הגדלה.

6. לקבלת הקביעה הטובה ביותר, חזרו על שלב זה עבור הצדדים הקדמיים והאחוריים של גלילי הניגוב.

חשוב! בדיקה זו תקפה רק בעת השוואת בדים.
